磁粉制動器安裝在可控啟動系統

　　磁粉制動器應用在可控啟動系統,傳動裝置中最關鍵的動力源是電動機，在負載啟動的時候，電機會產生大約6至7倍額定電流強度的啟動電流。據相關統計，因為啟動電流過大而損壞的電機約占總損壞數的３７％。大啟動電流對電網造成沖擊，易引發其它故障。

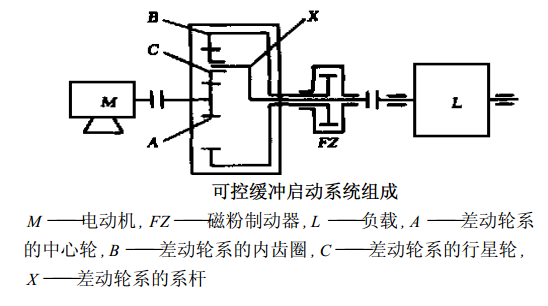

　　運用磁粉制動器可實現可控緩沖啟動，如下圖所示：

　　在電機空載啟動時，當磁粉制動器無勵磁電流時，對對差動輪系的內齒圈不產生制動轉矩，由于大轉動慣量負載存在，差動輪系的系桿不動，電動機能實現空載啟動，避免產生大的啟動電流。

　　可控啟動階段：當控制磁粉制動器勵磁電流逐漸增大，制動轉矩逐漸增大，差動輪系的內齒圈由于被逐漸制動，轉速逐漸降低；當磁粉制動器達到公稱轉矩后，磁粉制動器處于滑差工作狀態，在制動轉矩作用下，內齒圈轉速進一步降低；當內齒圈被完全制動，工作負載達到穩定的轉速。

　　正常工作階段：系統啟動結束后，差動輪系的內齒圈被磁粉制動器完全制動而成為行星輪系，當意外超載或卡死，則可以在磁粉制動器中打滑，從而起到過載保護作用。
