磁粉制動器接線圖和結構圖

在給磁粉制動器接線時，需要先了解磁粉制動器的工作原理

也就是磁粉制動器如何進行運轉的，知道了這些，我們就能更快更正確的給磁粉制動器進行接線

以便達到磁粉制動器的最好工作狀態，更有效的保證磁粉制動器的壽命

以下是磁粉制動器的運轉說明和接線方法：

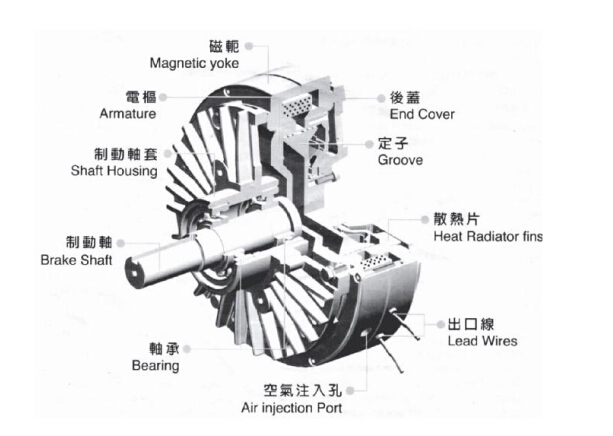

磁粉制動器是由傳動單元（輸入軸）和從動單元（輸出軸）合并而成。在兩組單元之間的空間，填有粒狀的磁粉（休積大約40微米）。當磁性線圈不導電時，轉矩不會從傳動軸傳于從動軸，但如將線圈電磁通電，就由于磁力的作用而吸引磁粉產生硬化現象，在連繼滑動之間會把轉矩傳達。 *磁粉制動器是一種性能優越的自動控制元件。它以磁粉為工作介質，以激磁電流為控制手段，達到控制制動或傳遞轉矩的目的。其輸出轉矩與激磁粉電流呈良好的線性關系而與轉速或滑差無關，并具有響應速度快，結構簡單的優點

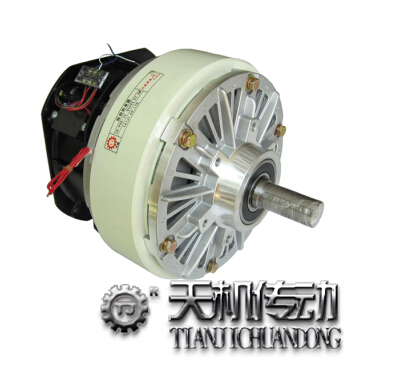

磁粉制動器的接線其實非常的簡單，只需要將兩條線接DC24V直流電源即可。
